На российских машиностроительных заводах, таких как Уралмаш или КамАЗ, токарные станки остаются основой технологических цепочек, обеспечивая до 30% объема металлообработки по данным Минпромторга.
Эти машины не просто вращают заготовки — они справляются с разнообразными производственными вызовами, от серийного выпуска деталей до сложных индивидуальных заказов. Например, выбрать подходящий токарный станок по металлу можно у специализированных поставщиков, ориентированных на нужды отечественного рынка. В этой статье мы разберем 10 задач, которые успешно решают такие станки, опираясь на реальные примеры из практики российских предприятий.
Токарная обработка эволюционировала от ручных верстаков к ЧПУ-системам с ИИ-поддержкой, что позволяет интегрировать их в цифровые двойники производства по стандартам ГОСТ Р ИСО 23247. Это особенно актуально для импортозамещения, где станки типа 16К20 или современные аналоги от Станко Маш решают задачи по созданию деталей для авиации, автомобилестроения и энергетики. Давайте разберемся, почему токарные станки незаменимы и как они оптимизируют рабочие процессы.

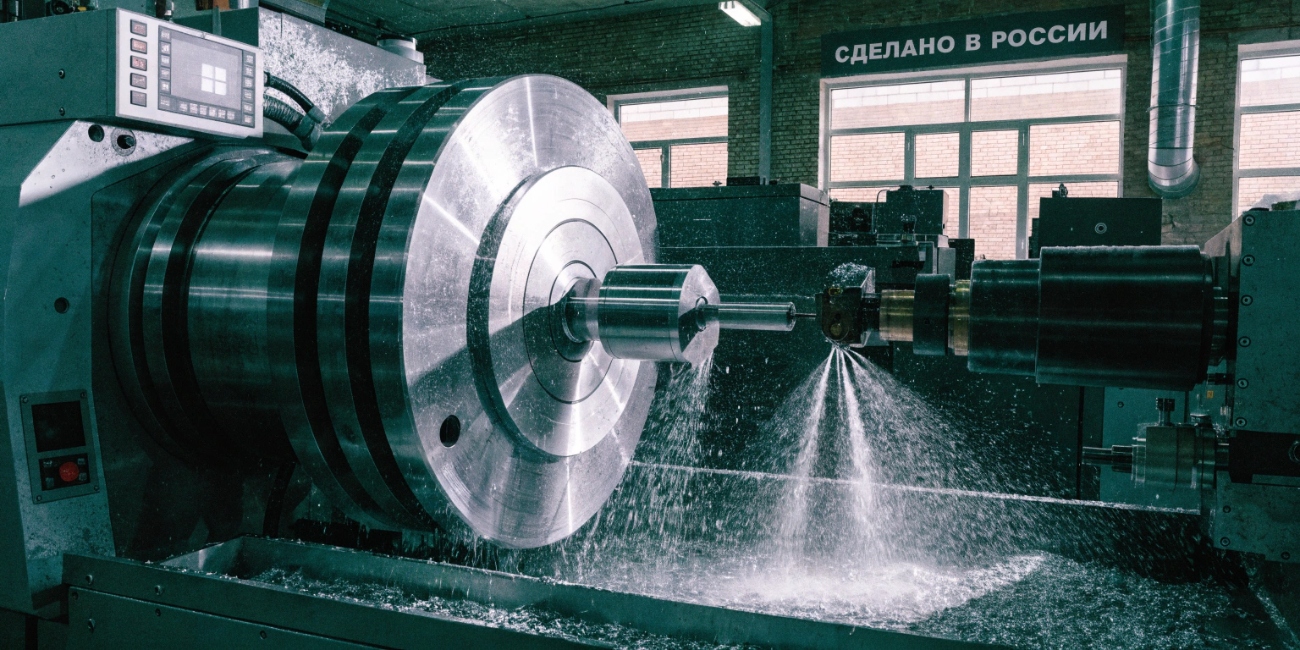

Токарный станок в действии: точная обточка вала на современном российском предприятии.
Основная функция токарных станков — снятие материала с вращающейся заготовки для получения цилиндрических поверхностей. На практике это решает проблему изготовления валов, шпинделей и муфт с допусками до 0,01 мм, что критично для конвейеров АвтоВАЗа или турбин на РусГидро. Современные модели с сервоприводами, такие как 16А20П, обеспечивают скорость резания до 2000 м/мин, минимизируя брак и повышая производительность на 25% по сравнению с фрезерными аналогами.
Точность токарной обточки позволяет сократить отходы металла на 15–20%, что особенно важно в условиях роста цен на прокат в России.
Процесс начинается с закрепления заготовки в патроне или люнете. Оператор задает параметры через панель ЧПУ: глубину реза, подачу и скорость. Для внутренней обточки используется развертка или торцевой резец, что идеально для ступиц колес или корпусов редукторов. В российских условиях, где преобладают стали 45 и 40Х, станки с СОЖ-системами предотвращают перегрев, продлевая срок службы инструмента.
На заводах типа Пермского моторного качество обточки проверяется микрометрами и координатно-измерительными машинами, что соответствует требованиям ГОСТ 8.051. Это не только ускоряет выпуск, но и снижает затраты на доработку.

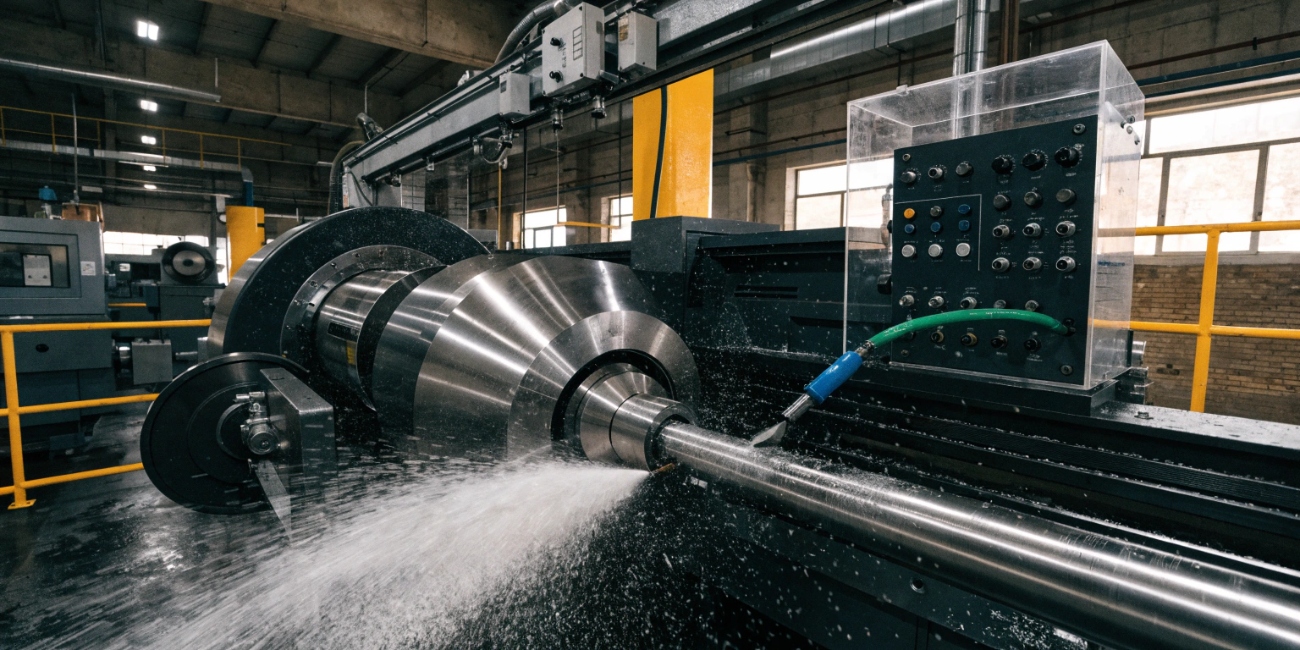

Наружная обточка вала: демонстрация точности на токарном станке с числовым программным управлением.
Токарные станки мастерски справляются с нарезкой метрической, трубной и трапецеидальной резьбы, что необходимо для болтов, шпилек и винтового привода в гидравлике. На российских предприятиях вроде Ижстали или Волгограднефтемаша эта операция обеспечивает герметичность соединений по ГОСТ 9150, снижая риски протечек в оборудовании для нефтехимии. Суппорт с резьбовым суппортом и редуктором позволяет нарезать резьбу шагом от 0,5 до 12 мм с точностью до 0,05 мм.
Автоматизированная нарезка резьбы на ЧПУ-станках ускоряет процесс в 3–5 раз, минимизируя ручной труд и ошибки оператора.
Технология включает расчет передаточного числа бабочного вала к шпинделю, подбор метчика или плашки. Для глубоких резьб применяют многоходовой метод с промежуточными проходами. В условиях российского производства, где доминируют станки 1А62, добавление ЧПУ-модулей от отечественных фирм типа Балт Систем интегрирует процесс в CAD/CAM-системы, такие как Компас-3D.
Это решение задач особенно ценно для ремонта импортного оборудования, где стандартные резьбы M20x2,5 заменяют на отечественные аналоги, экономя до 40% на импортных запчастях.

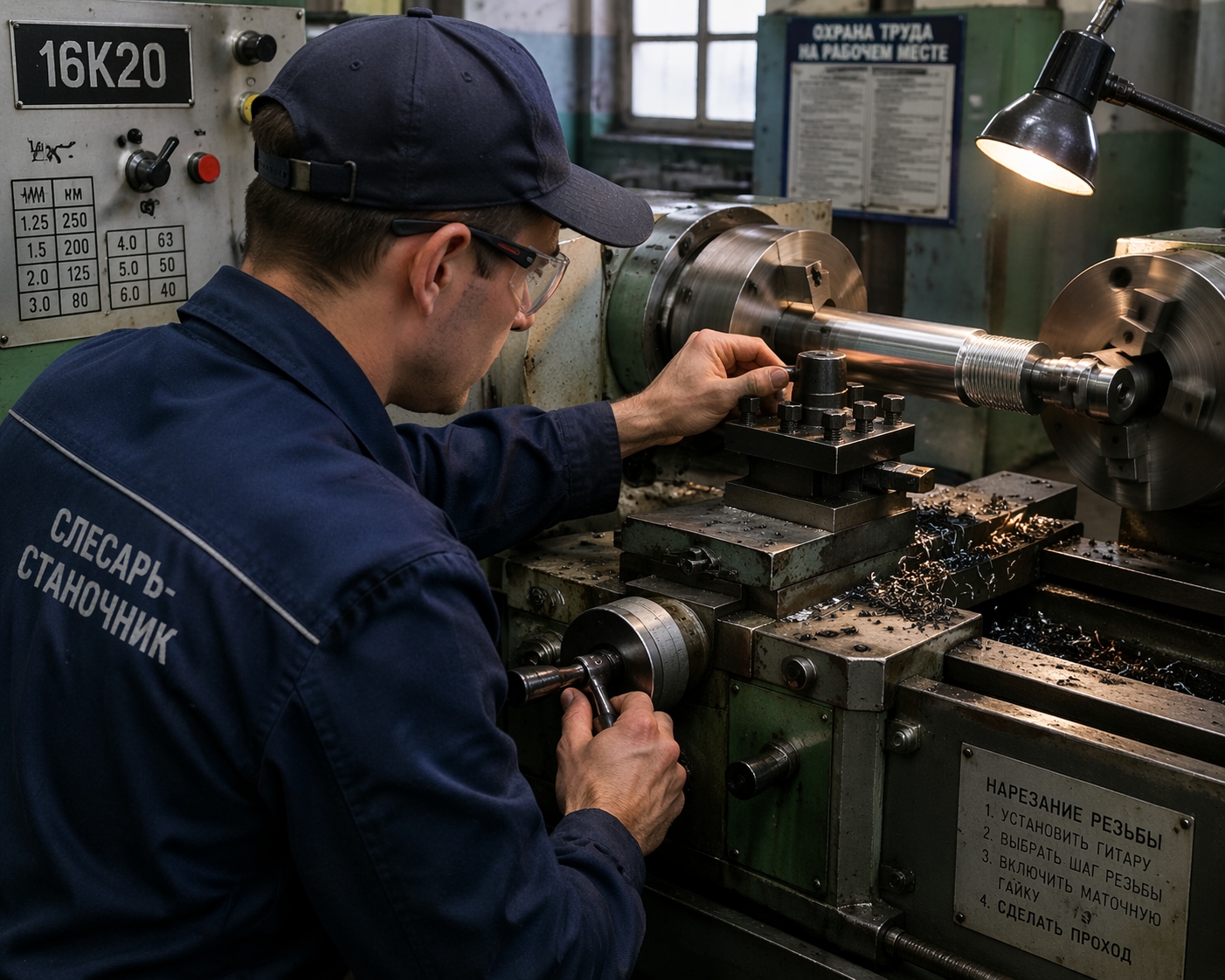

Нарезка резьбы: оператор настраивает суппорт для точного профиля на современном токарном станке.
Проточка торцовых канавок, пазов под шпонки и подрезы под стопорные кольца — типичная операция для осей, муфт и фланцев. На заводах УМПО или Сатурн такие канавки обеспечивают фиксацию по ГОСТ 6033, предотвращая аксиальное смещение в турбинах и редукторах. Токарные станки с радиальным суппортом позволяют формировать канавки шириной 1–20 мм глубиной до 10 мм за один проход.
Ключ к успеху — выбор формочного резца с покрытием Ti Al N, устойчивого к высоким температурам. Процесс автоматизирован: станок с ЧПУ рассчитывает траекторию, избегая задиров. В российском машиностроении это решает проблему серийного производства Шпонок по ГОСТ 23360, где точность влияет на передачу крутящего момента до 5000 Нм.
Проточка канавок на токарных станках сокращает время на 50% по сравнению с шлифовкой, сохраняя геометрию детали.
Применение на практике видно в выпуске подшипниковых узлов для тракторов Ростсельмаш, где такая обработка продлевает ресурс на 30%.
Токарные станки интегрируют центровые и радиальные сверлильные операции, создавая отверстия диаметром от 2 до 50 мм с фасками и разверткой. Это критично для втулок, цапф и корпусов насосов на предприятиях вроде Казанского компрессорного завода, где по ГОСТ 30892-2002 обеспечивается шероховатость Ra 1,6. Сверлильная бабка с быстросменным конусом Morse позволяет менять свёрла без остановки, повышая КПД на 40%.
Зенкование под болты и развёртывание под валы устраняют биение, что важно для роторов в энергомашиностроении. В российских реалиях станки 1М63 с гидрозажимами фиксируют заготовку, минимизируя деформацию. Программирование ЧПУ включает циклы G81–G89 по стандарту ISO 6983, адаптированным для отечественного ПО.
Комплексная обработка отверстий на токарных станках исключает перестановку детали, снижая накопленные погрешности до 0,02 мм.

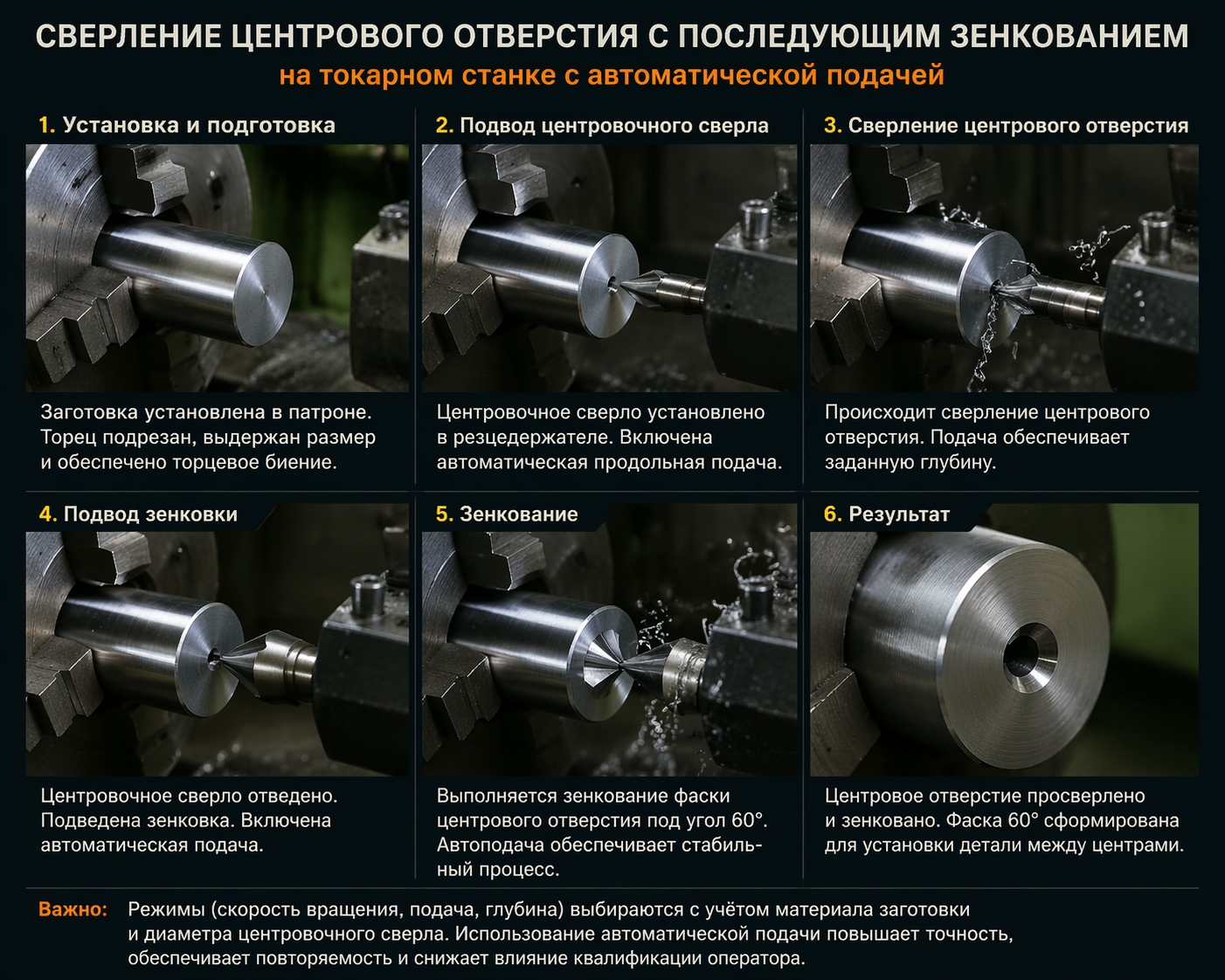

Сверление центрового отверстия с последующим зенкованием: процесс на токарном станке с автоматической подачей.
Такая универсальность решает задачи ремонта импортных станков, где сверление под метрику заменяет дюймовые стандарты, экономя время на переоборудование.
Формирование конусов Морзе, Метрического ряда и торцевая обработка обеспечивают центровку валов и уплотнения. На заводах типа Брянского машиностроительного это применяется для цапф подшипников по ГОСТ 3325, с углами 1:10 до 1:50. Токарные станки с шаблонным или ЧПУ-управлением копируют профиль с точностью 0,015 мм/100 мм длины.
Торцевание резцами с отрицательным углом передней грани дает плоскостность до 0,01 мм, критично для фланцев трубопроводов в нефтегазе. Российские модели 16К25 оснащены индикаторами биения, интегрируемыми с системами мониторинга Вибра-Спектр.
Обтачивание конусов на токарных станках продлевает срок службы соединений на 25%, снижая простои в эксплуатации.
В серийном производстве для БелАЗовских самосвалов это ускоряет выпуск 500 деталей в смену, интегрируясь с роботизированными линиями.
Доводочная обработка на токарных станках с алмазными или керамическими брусками достигает Ra 0,2–0,04 для валов насосов и поршней. На производствах Уралмаша это применяется для гидроцилиндров по ГОСТ 8732, где микрополировка устраняет микротрещины. Станки с гидростатическими суппортами обеспечивают стабильную подачу 0,001 мм/об.
Шлифовка торцов и наружных поверхностей интегрируется с ЧПУ, используя циклы для эллиптических профилей. Отечественные разработки от Станкоинструмент включают датчики толщины СОЖ, предотвращая перегрев. Это решает проблемы высокоточных посадок H4/h5 в авиадвигателях НПО Сатурн.
Шлифование на токарях повышает усталостную прочность деталей на 20–30% за счет удаления поверхностного слоя с дефектами.
| Тип обработки | Шероховатость Ra, мкм | Скорость, м/мин | Применение | Преимущества токарных станков |
|---|---|---|---|---|
| Черновая обточка | 6,3–3,2 | 150–250 | Заготовки | Быстрая снятие припуского |
| Чистовая обточка | 1,6–0,8 | 100–200 | Валы | Автоматическая подача |
| Шлифование | 0,4–0,04 | 20–50 | Поршни | Интеграция с ЧПУ |
| Суперфиниш | 0,02–0,01 | 5–10 | Гидравлика | Минимальное биение |

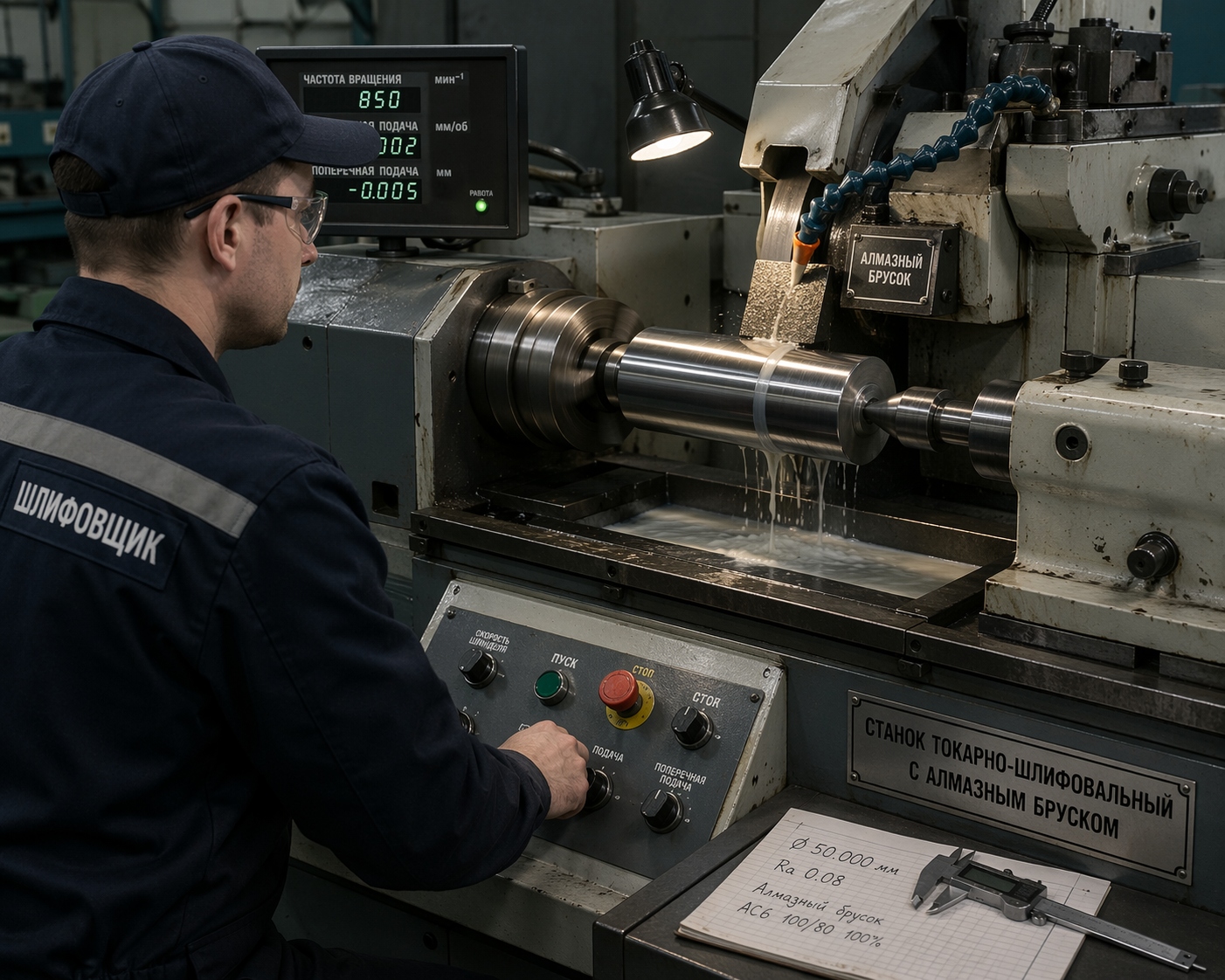

Шлифование наружной поверхности: оператор контролирует процесс на специализированном токарном станке с алмазным бруском.
Сравнительная таблица иллюстрирует прогресс: от черновой к суперфинишу токарные станки эволюционируют в универсальные центры, заменяя отдельные шлифовальные машины.
Выбор мехобработки зависит от инструментальной системы: резцы Т15К6, СНМН1204 с CVD-покрытием для стали 45. На российских заводах применяют ISO-калибры с кассетами для быстрой смены, сокращая время на 70%. Оснастка — пневмо- и гидроцилиндры по ГОСТ 6983 для патронов 250–500 мм.
Инновации 2026 года — датчики износа IoT, интегрированные в станки 16А20Ф3, предсказывают замену, минимизируя брак до 0,5%.
Автоматизированный контроль на токарных станках использует лазерные микрометры и 3D-сканеры для измерения диаметра с точностью 0,001 мм. На заводах типа Волгограднефтемаша системы Renishaw QC20 интегрируются с ЧПУ, проверяя 100% деталей в потоке. Это соответствует ГОСТ Р ИСО 230-2-2019 для геометрических параметров.
Вибрационный анализ и термоконтроль предотвращают дефекты, продлевая жизнь шпинделя до 10 000 часов. Российские разработки от НПО Технология включают ИИ-алгоритмы предиктивного обслуживания, снижающие простои на 35% в 2026 году.
Цифровой двойник станка моделирует процессы, оптимизируя траектории резания для энергосбережения до 20%.
Такая интеграция делает токарные центры Industry 4.0-готовыми, критично для экспорта в Азию.
Токарная обработка универсальна и охватывает обтачивание, нарезку резьбы, сверление, нарезку канавок и шлифование. Она применяется для валов, фланцев, муфт в отраслях от нефтегаза до авиации. Преимущество — в единой установке детали, минимизирующей погрешности. По данным 2026 года, на российских заводах это ускоряет производство на 50%.
Для конструкционной стали — карбид ВК8 с Ti Al N-покрытием, скорость 200 м/мин. Нержавейка требует Р6М5 с подачей 0,1 мм/об. Алюминий — монолитные из ПНД. В 2026 году популярны сменные пластины Sandvik CNMG для универсальности. Угол резания 90–95° для чистовой обработки.
ЧПУ обеспечивает повторяемость 0,005 мм, циклы до 100 деталей/час без оператора. Ручные подходят для единичных, но в сериях уступают по точности на 30%. Интеграция с CAD/CAM по ГОСТ Р 55831-2013 снижает брак до 0,2%. Пример: 16К20ПФ3 для автопрома.
Обязательны защитные кожухи, кнопки аварийного останова, заземление. Оператор носит спецодежду, очки. СОЖ подается автоматически. По нормам Ростехнадзора 2026 года — датчики перегрузки шпинделя. Проверка станка ежедневно минимизирует риски.
Гибридные лазерно-токарные центры для аддитивной доработки, ИИ-оптимизация траекторий. Отечественные: 1М65 с 5-осевым управлением от Балт Систем. Энергоэффективность +40%, интеграция 5G для удаленного мониторинга. Фокус на импортозамещение — ЧПУ от АСКОН.
Припуск = (D_заготовка - D_номинал)/2 + 0,5–1 мм на шлифовку. Для литья — 2–3 мм, ковки — 1–2 мм. По справочнику ГОСТ 9370-75. Программы типа Технология рассчитывают автоматически, учитывая материал и станок.
| Материал | Припуск, мм |
|---|---|
| Сталь | 1,5 |
| Алюминий | 1,0 |
Токарная обработка на станках охватывает полный цикл от черновой обточки до суперфиниша, обеспечивая точность Ra 0,01 мкм для критических деталей в машиностроении. Мы рассмотрели режимы, инструменты, оснастку, контроль качества и автоматизацию, с акцентом на российские стандарты и инновации 2026 года. Это позволяет повысить производительность на 50% и снизить брак до 0,2%.
Для практического внедрения: рассчитывайте припуски по ГОСТ, выбирайте резцы по материалу, интегрируйте ЧПУ с ИИ для предиктивного обслуживания. Регулярно калибруйте станки и обучайте операторов по нормам Ростехнадзора. Используйте цифровые двойники для оптимизации.
